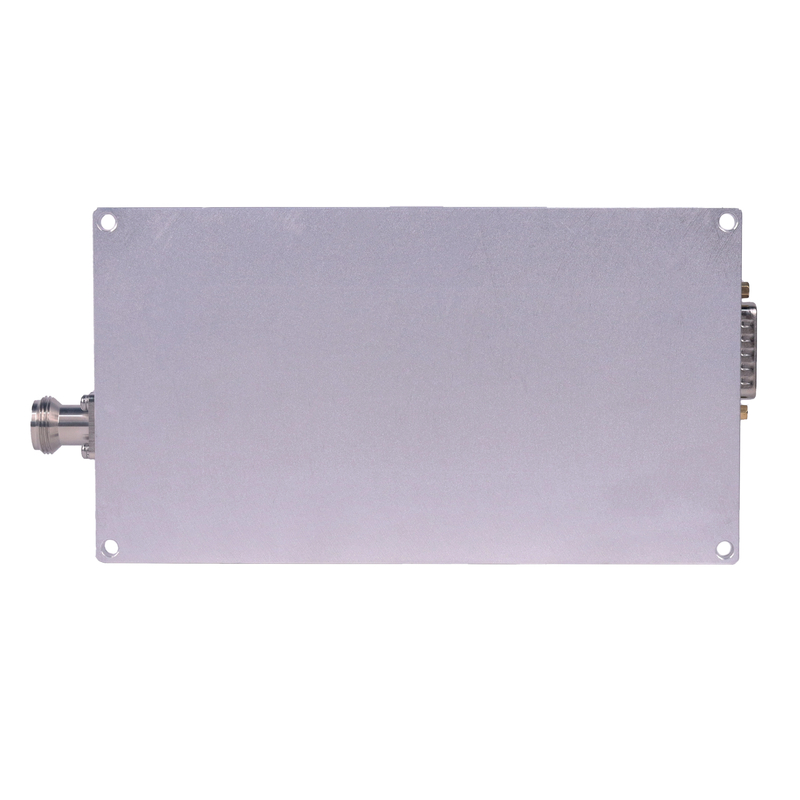

Modulo di interferenza del segnale UAV personalizzato
Modulo di interferenza del segnale UAV a frequenza e potenza di uscita personalizzato
Descrizione del prodotto
RF Manufacturer Modulo di blocco del segnale 5.8G 10W per dispositivo di scudo del segnale
Questo modulo 10W 5.8GHz Signal Jammer può aiutare a bloccare il drone UAV e i suoi segnali di controllo remoto
per qualsiasi area che è confrontata con attacchi di droni e problemi di mosca nera: ad esempio, deposito di petrolio, governo
area segreta, sistema carcerario, fattoria, tempio, altra area religiosa, villaggio personale, stazione di servizio, materiale chimico
Impianti per magazzini e ospedali.
Questo prodotto è adatto in uffici esecutivi, riunioni di consiglio, conferenze, seminari, biblioteche, cinema, locali religiosi.
i luoghi, i trasporti pubblici, le sale da concerto, i ristoranti e gli istituti educativi, le carceri, ecc.
Siamo NENG XUN marchio dalla Cina per produrre il modulo di interferente di segnale professionale da 5W a 200W e frequenza
Per favore, sentitevi liberi di inviarci una richiesta anche sull'elemento correlato al jammer del segnale.
Caratteristica del prodotto
* È ampiamente applicato all'assemblaggio e al progetto del jammer del segnale
* Si caratterizza per l'elevata potenza di uscita media, una buona piattazza della banda interna e un piccolo spostamento tra superiore e inferiore
banda laterale
* Il prodotto standard ha all'interno la sorgente di segnale VCO
(Non è disponibile alcuna versione VCO e il cliente deve comunicarci la
intensità del segnale di ingresso, ad esempio 0-10 dBm)
* Le opzioni personalizzate includono l'interfaccia di controllo software, la potenza di uscita esatta, la potenza di uscita
opzione di regolazione e tipo di connettore di ingresso/uscita, ecc.
10W Interferenze Potenza Amplificatore Tecnico Dati Fabbricazione
一Indice di radiofrequenza
| Prodotto di prova |
Parametri tecnici |
Unità |
Commento |
|
Intervallo di frequenza
|
420-5850
|
MHz
|
Frequenza personalizzata
|
| Tensione di funzionamento |
28 |
V. |
28-32V |
| Potenza massima di uscita |
40 ± 0.5 |
dBm |
10W@≤1A |
| Guadagno |
35 ± 1 |
dB |
valore da picco a picco |
| Fluctuazione nella banda |
≤ 2 |
dB |
valore da picco a picco |
|
Emissioni false
|
Funzionamento in banda
|
≤ 15 dBm/1MHz |
dBm
|
Frequenza centrale aggiungere il segnale CW alla prova di potenza massima |
| Operazione fuori dal limite |
9KHz1GHz |
Nessuna onda acustica sopra la base normale
|
dBm |
|
| 1G ¥ 12,75 GHz |
dBm |
|
VSWR di uscita
|
≤ 1.30 |
|
Nessuna alimentazione:uscita della rete standard -10 dBm |
| ≤ 1.30 |
|
Accensione:prova dell'accoppiatore bidirezionale |
|
alto-basso
prova di temperatura
|
Ambiente di funzionamento
Temperatura
|
-10 ¢ + 55 |
°C |
Inizio a freddo |
| Guadagnare stabilità |
±1,5 @-40°C~+55°C |
dB |
|
| Stabilità di potenza |
±1 @-40°C~+55°C |
dB |
|
| Necessità di alimentazione |
≥2A@+28Vdc; |
|
Uscita di onde continue
10W
|
| Porta di alimentazione |
Cavo di alimentazione: rosso
positivo Negro negativo
|
|
Rosso positivo Nero negativo |
| Collegamento di uscita RF |
SMA |
|
SMA Base di vite esterna |
二. aspetto
1, aspetto Dimensioni: 25,6*111,7*17mm3
2,Nome dello schermo del modello: Numero del modello:SJM Center Frequency-SMA01
| Numero di modello |
Frequenza (MHZ) |
Potenza (dBm) |
Corrente (A) |
Voltaggio (V) |
Dimensioni
(mm)
|
Peso (kg) |
| SJM500- SMA01 |
420-580 |
40±1 |
≤ 1 |
28-32 |
25.6*111.7 *17 |
0.1382 |
| SJM800- SMA02 |
720-820 |
40±1 |
≤ 1 |
28-32 |
25.6*111.7 *17 |
0.1382 |
| SJM900- SMA03 |
850-930 |
40±1 |
≤ 1 |
28-32 |
25.6*111.7 *17 |
0.1382 |
| SJM1000- SMA04 |
970-1100 |
40±1 |
≤ 1 |
28-32 |
25.6*111.7 *17 |
0.1382 |
| SJM1200- SMA05 |
1170-1280 |
40±1 |
≤ 1 |
28-32 |
25.6*111.7 *17 |
0.1382 |
| SJM1600- SMA06 |
1550-1620 |
40±1 |
≤ 1 |
28-32 |
25.6*111.7 *17 |
0.1382 |
| SJM2400- SMA07 |
2400-2500 |
40±1 |
≤ 1 |
28-32 |
25.6*111.7 *17 |
0.1382 |
| SJM5200- SMA08 |
altri |
40±1 |
≤ 1 |
28-32 |
25.6*111.7 *17 |
0.1382 |
| SJM5500- SMA09 |
5400-5700 |
40±1 |
≤ 1 |
28-32 |
25.6*111.7 *17 |
0.1382 |
| SJM5800- SMA10 |
5725-5850 |
40±1 |
≤ 1 |
28-32 |
25.6*111.7 *17 |
0.1382 |
Fogli 1 Fogli dati 10W
20W Interferenze Potenza Amplificatore Tecnico Dati Fabbricazione
一Indice di radiofrequenza
| Prodotto di prova |
Parametri tecnici |
Unità |
Commento |
|
Intervallo di frequenza
|
420-5850
|
MHz
|
Frequenza personalizzata
|
| Tensione di funzionamento |
28 |
V. |
28-32V |
| Potenza massima di uscita |
43±0.5 |
dBm |
20W@≤1.8A |
| Guadagno |
38 ± 1 |
dB |
valore da picco a picco |
| Fluctuazione nella banda |
≤ 2 |
dB |
valore da picco a picco |
|
Emissioni false
|
Funzionamento in banda
|
≤ 15 dBm/1MHz |
dBm
|
Frequenza centrale aggiungere il segnale CW alla prova di potenza massima |
| Operazione fuori dal limite |
9KHz1GHz |
Nessuna onda acustica sopra la base normale
|
dBm |
|
| 1G ¥ 12,75 GHz |
dBm |
|
VSWR di uscita
|
≤ 1.30 |
|
Nessuna alimentazione:uscita della rete standard -10 dBm |
| ≤ 1.30 |
|
Accensione:prova dell'accoppiatore bidirezionale |
|
alto-basso
prova di temperatura
|
Ambiente di funzionamento
Temperatura
|
-10 ¢ + 55 |
°C |
Inizio a freddo |
| Guadagnare stabilità |
±1,5 @-40°C~+55°C |
dB |
|
| Stabilità di potenza |
±1 @-40°C~+55°C |
dB |
|
| Necessità di alimentazione |
≥2A@+28Vdc; |
|
Uscita di onde continue
20W
|
| Porta di alimentazione |
Cavo di alimentazione: rosso
positivo Negro negativo
|
|
Rosso positivo Nero negativo |
| Collegamento di uscita RF |
SMA |
|
SMA Base di vite esterna |
二. aspetto
1, aspetto Dimensioni: 25,6*111,7*17mm3
2,Nome dello schermo del modello: Numero del modello:SJM Center Frequency-SMB01
| Numero di modello |
Frequenza (MHZ) |
Potenza (dBm) |
Corrente (A) |
Voltaggio (V) |
Dimensioni
(mm)
|
Peso (kg) |
| SJM500- SMB01 |
420-580 |
43±1 |
≤ 1.8 |
28-32 |
25.6*111.7 *17 |
0.0996 |
| SJM800- SMB02 |
720-820 |
43±1 |
≤ 1.8 |
28-32 |
25.6*111.7 *17 |
0.0996 |
| SJM900- SMB03 |
850-930 |
43±1 |
≤ 1.8 |
28-32 |
25.6*111.7 *17 |
0.0996 |
| SJM1000- SMB04 |
970-1100 |
43±1 |
≤ 1.8 |
28-32 |
25.6*111.7 *17 |
0.0996 |
| SJM1200- SMB05 |
1170-1280 |
43±1 |
≤ 1.8 |
28-32 |
25.6*111.7 *17 |
0.0996 |
| SJM1600- SMB06 |
1550-1620 |
43±1 |
≤ 1.8 |
28-32 |
25.6*111.7 *17 |
0.0996 |
| SJM2400- SMB07 |
2400-2500 |
43±1 |
≤ 1.8 |
28-32 |
25.6*111.7 *17 |
0.0996 |
| SJM5200- SMB08 |
altri |
43±1 |
≤ 1.8 |
28-32 |
25.6*111.7 *17 |
0.0996 |
| SJM5500- SMB09 |
5400-5700 |
43±1 |
≤ 1.8 |
28-32 |
25.6*111.7 *17 |
0.0996 |
| SJM5800- SMB10 |
5725-5850 |
43±1 |
≤ 1.8 |
28-32 |
25.6*111.7 *17 |
0.0996 |
Fogli 2 Fogli di dati 20W
30W Interferenze Potenza Amplificatore Tecnico Dati Fabbricazione
一Indice di radiofrequenza
| Prodotto di prova |
Parametri tecnici |
Unità |
Commento |
|
Intervallo di frequenza
|
420-5850
|
MHz
|
Frequenza personalizzata
|
| Tensione di funzionamento |
28 |
V. |
28-32V |
| Potenza massima di uscita |
45±0,5/44±0.5 |
dBm |
30W@≤2. 1A |
| Guadagno |
40±1 |
dB |
valore da picco a picco |
| Fluctuazione nella banda |
≤ 2 |
dB |
valore da picco a picco |
|
Emissioni false
|
Funzionamento in banda
|
≤ 15 dBm/1MHz |
dBm
|
Frequenza centrale aggiungere il segnale CW alla prova di potenza massima |
| Operazione fuori dal limite |
9KHz1GHz |
Nessuna onda acustica sopra la base normale
|
dBm |
|
| 1G ¥ 12,75 GHz |
dBm |
|
VSWR di uscita
|
≤ 1.30 |
|
Nessuna alimentazione:uscita della rete standard -10 dBm |
| ≤ 1.30 |
|
Accensione:prova dell'accoppiatore bidirezionale |
|
alto-basso
prova di temperatura
|
Ambiente di funzionamento
Temperatura
|
-10 ¢ + 55 |
°C |
Inizio a freddo |
| Guadagnare stabilità |
±1,5 @-40°C~+55°C |
dB |
|
| Stabilità di potenza |
±1 @-40°C~+55°C |
dB |
|
| Necessità di alimentazione |
≥3A@+28Vdc; |
|
Uscita di onde continue
30W/25W
|
| Porta di alimentazione |
Cavo di alimentazione: rosso
positivo Negro negativo
|
|
Rosso positivo Nero negativo |
| Collegamento di uscita RF |
SMA |
|
SMA Base di vite esterna |
二. aspetto
1 Apparizione Dimensioni: Frequenza regolare 60*150*21,5mm3
2,Nome dello schermo del modello: Numero del modello:SJM CenterFrequency-SMC01
| Numero di modello |
Frequenza (MHZ) |
Potenza (dBm) |
Corrente (A) |
Voltaggio (V) |
Dimensioni
(mm)
|
Peso (kg) |
| SJM500-SMC01 |
420-580 |
45 ± 1 |
≤ 2.1 |
28-32 |
60*150*21.5 |
0.1603 |
| SJM800-SMC02 |
720-820 |
45 ± 1 |
≤ 2.1 |
28-32 |
60*150*21.5 |
0.1603 |
| SJM900-SMC03 |
850-930 |
45 ± 1 |
≤ 2.1 |
28-32 |
60*150*21.5 |
0.1603 |
| SJM1000-SMC04 |
970-1100 |
45 ± 1 |
≤ 2.1 |
28-32 |
60*150*21.5 |
0.1603 |
| SJM1200-SMC05 |
1170-1280 |
45 ± 1 |
≤ 2.1 |
28-32 |
60*150*21.5 |
0.1603 |
| SJM1600-SMC06 |
1550-1620 |
45 ± 1 |
≤ 2.1 |
28-32 |
60*150*21.5 |
0.1603 |
| SJM2400-SMC07 |
2400-2500 |
45 ± 1 |
≤ 2.1 |
28-32 |
60*150*21.5 |
0.1603 |
| SJM5200-SMC08 |
altri |
45 ± 1 |
≤ 2.1 |
28-32 |
60*150*21.5 |
0.1603 |
| SJM5500-SMC09 |
5400-5700 |
45 ± 1 |
≤ 2.1 |
28-32 |
60*150*21.5 |
0.1603 |
| SJM5800-SMC10 |
5725-5850 |
45 ± 1 |
≤ 2.1 |
28-32 |
60*150*21.5 |
0.1603 |
Fogli 3 Fogli di dati 30W
50W Interferenze Potenza Amplificatore Tecnico Dati Fabbricazione
一Indice di radiofrequenza
| Prodotto di prova |
Parametri tecnici |
Unità |
Commento |
|
Intervallo di frequenza
|
420-5850
|
MHz
|
Frequenza personalizzata
|
| Tensione di funzionamento |
28 |
V. |
28-32V |
| Potenza massima di uscita |
47 ± 0.5 |
dBm |
50W@≤ 3,5A |
| Guadagno |
42±1 |
dB |
valore da picco a picco |
| Fluctuazione nella banda |
≤ 2 |
dB |
valore da picco a picco |
|
Emissioni false
|
Funzionamento in banda
|
≤ 15 dBm/1MHz |
dBm
|
Frequenza centrale aggiungere il segnale CW alla prova di potenza massima |
| Operazione fuori dal limite |
9KHz1GHz |
Nessuna onda acustica sopra la base normale
|
dBm |
|
| 1G ¥ 12,75 GHz |
dBm |
|
VSWR di uscita
|
≤ 1.30 |
|
Nessuna alimentazione:uscita della rete standard -10 dBm |
| ≤ 1.30 |
|
Accensione:prova dell'accoppiatore bidirezionale |
|
alto-basso
prova di temperatura
|
Ambiente di funzionamento
Temperatura
|
-10 ¢ + 55 |
°C |
Inizio a freddo |
| Guadagnare stabilità |
±1,5 @-40°C~+55°C |
dB |
|
| Stabilità di potenza |
±1 @-40°C~+55°C |
dB |
|
| Necessità di alimentazione |
≥4A@+28Vdc; |
|
Uscita di onde continue
50W
|
| Porta di alimentazione |
Cavo di alimentazione: rosso
positivo Negro negativo
|
|
Rosso positivo Nero negativo |
| Collegamento di uscita RF |
SMA |
|
SMA Base di vite esterna |
二. aspetto
1 Apparizione Dimensioni: Frequenza regolare 60*150*21,5mm3
2,Nome dello schermo del modello: Numero del modello:SJM Centro Frequenza-SMD01
| Numero di modello |
Frequenza (MHZ) |
Potenza (dBm) |
Corrente (A) |
Voltaggio (V) |
Dimensioni
(mm)
|
Peso (kg) |
| SJM420-SMD01 |
420-450 |
47±1 |
≤ 3.5 |
28-32 |
60*150*21.5 |
0.1574 |
| SJM800-SMD02 |
720-840 |
47±1 |
≤ 3.5 |
28-32 |
60*150*21.5 |
0.1574 |
| SJM900-SMD03 |
850-930 |
47±1 |
≤ 3.5 |
28-32 |
60*150*21.5 |
0.1574 |
| SJM1000-SMD04 |
970-1100 |
47±1 |
≤ 3.5 |
28-32 |
60*150*21.5 |
0.1574 |
| SJM1200-SMD05 |
1170-1280 |
47±1 |
≤ 3.5 |
28-32 |
60*150*21.5 |
0.1574 |
| SJM1600-SMD06 |
1550-1620 |
47±1 |
≤ 3.5 |
28-32 |
60*150*21.5 |
0.1574 |
| SJM2400-SMD07 |
2400-2500 |
47±1 |
≤ 3.5 |
28-32 |
60*150*21.5 |
0.1574 |
| SJM5200-SMD08 |
altri |
47±1 |
≤ 4.0 |
28-32 |
60*150*21.5 |
0.1574 |
| SJM5500-SMD09 |
5400-5700 |
47±1 |
≤ 4.0 |
28-32 |
60*150*21.5 |
0.1574 |
| SJM5800-SMD10 |
5725-5850 |
47±1 |
≤ 4.0 |
28-32 |
60*150*21.5 |
0.1574 |
Fogli 4 Fogli di dati 50W
100W Interferenze Potenza Amplificatore Tecnico Dati Fabbricazione
一Indice di radiofrequenza
| Prodotto di prova |
Parametri tecnici |
Unità |
Commento |
|
Intervallo di frequenza
|
420-5850
|
MHz
|
Frequenza personalizzata
|
| Tensione di funzionamento |
28 |
V. |
28-32V |
| Potenza massima di uscita |
50 ± 0.5 |
dBm |
100W@≤7A |
| Guadagno |
45 ± 1 |
dB |
valore da picco a picco |
| Fluctuazione nella banda |
≤ 2 |
dB |
valore da picco a picco |
|
Emissioni false
|
Funzionamento in banda
|
≤ 15 dBm/1MHz |
dBm
|
Frequenza centrale aggiungere il segnale CW alla prova di potenza massima |
| Operazione fuori dal limite |
9KHz1GHz |
Nessuna onda acustica sopra la base normale
|
dBm |
|
| 1G ¥ 12,75 GHz |
dBm |
|
VSWR di uscita
|
≤ 1.30 |
|
Nessuna alimentazione:uscita della rete standard -10 dBm |
| ≤ 1.30 |
|
Accensione:prova dell'accoppiatore bidirezionale |
|
alto-basso
prova di temperatura
|
Ambiente di funzionamento
Temperatura
|
-10 ¢ + 55 |
°C |
Inizio a freddo |
| Guadagnare stabilità |
±1,5 @-40°C~+55°C |
dB |
|
| Stabilità di potenza |
±1 @-40°C~+55°C |
dB |
|
| Necessità di alimentazione |
≥ 8A@+28Vdc; |
|
Uscita di onde continue
100 W
|
| Porta di alimentazione |
Cavo di alimentazione: rosso
positivo Negro negativo
|
|
Rosso positivo Nero negativo |
| Collegamento di uscita RF |
SMA |
|
SMA Base di vite esterna |
二. aspetto
1 Apparizione Dimensioni: Frequenza regolare: 94*170*27mm3
2,Nome dello schermo del modello: Numero del modello:SJM CenterFrequency-SME01
| Numero di modello |
Frequenza (MHZ) |
Potenza (dBm) |
Corrente (A) |
Voltaggio (V) |
Dimensioni
(mm)
|
Peso (kg) |
| SJM420- SME01 |
420-450 |
50 ± 1 |
≤ 7 |
32-36 |
94*170*27 |
0.8 |
| SJM800- SME02 |
720-800 |
50 ± 1 |
≤ 7 |
32-36 |
94*170*27 |
0.8 |
| SJM900- SME03 |
830-930 |
50 ± 1 |
≤ 7 |
32-36 |
94*170*27 |
0.8 |
| SJM1000- SME04 |
900-1000 |
50 ± 1 |
≤ 7 |
32-36 |
94*170*27 |
0.8 |
| SJM1200- SME05 |
1170-1280 |
50 ± 1 |
≤ 7 |
32-36 |
94*170*27 |
0.8 |
| SJM1600- SME06 |
1550-1620 |
50 ± 1 |
≤ 7 |
32-36 |
94*170*27 |
0.8 |
| SJM2400- SME07 |
2400-2500 |
50 ± 1 |
≤ 7 |
32-36 |
94*170*27 |
0.8 |
| SJM3500- SME08 |
3400-3600 |
50 ± 1 |
≤ 7 |
32-36 |
94*170*27 |
0.8 |
| SJM5500- SME09 |
5400-5700 |
50 ± 1 |
≤ 7 |
32-36 |
94*170*27 |
0.8 |
| SJM5800- SME10 |
5700-5900 |
50 ± 1 |
≤ 7 |
32-36 |
94*170*27 |
0.8 |
Fogli 4 Fogli di dati 100W
Il tuo messaggio deve contenere da 20 a 3000 caratteri!
