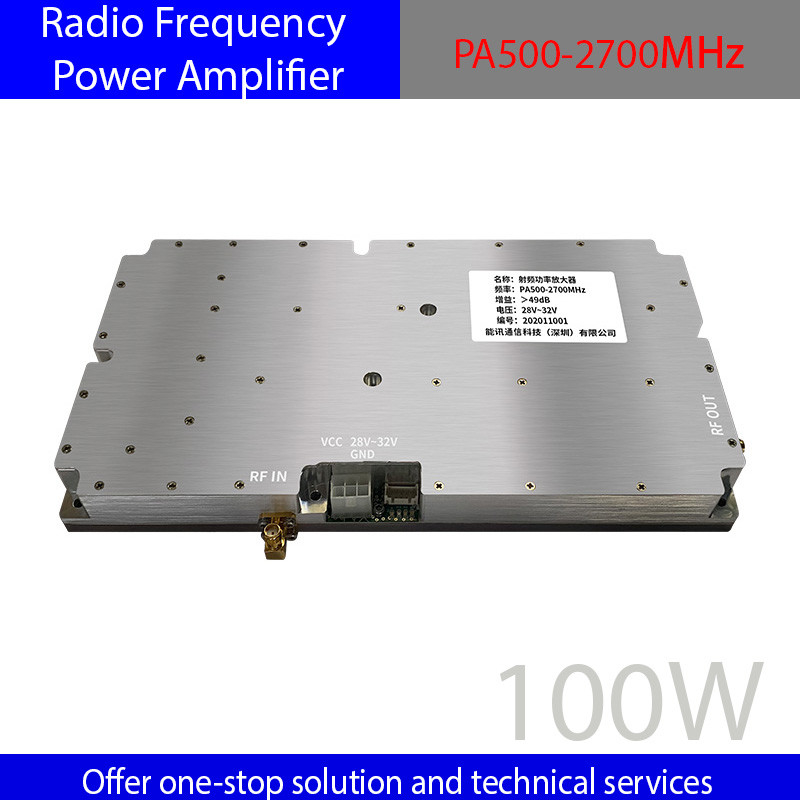

Name: PA500-2700MHz 100W RF Amplificatore SMA-F RF Input Interface Struttura compatta
Brand: Nengxun Communication Technology Co.,Ltd.
SKU: NX-PA500-2700
Price: 2,250.00 USD
Availability: InStock

PA500-2700MHz 100W RF Amplificatore SMA-F RF Input Interface Struttura compatta

Dettagli del prodotto

Luogo di origine: Cina

Marca: NENGXUN

Numero di modello: NX-PA500-2700

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1

Imballaggi particolari: ≤ 210*101*28,5 Unità: mm

Tempi di consegna: 7 giorni

Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Capacità di alimentazione: 10000

Ottenga il migliore prezzo

Descrizione del prodotto
Questo... PA500-2700L'amplificatore di potenza RF da 100W MHz è progettato per l'amplificazione del segnale professionale, combinando alte prestazioni con funzionalità robuste.

Caratteristiche chiave

Alta integrazione: La struttura compatta garantisce un'integrazione senza soluzione di continuità in vari sistemi.
Prova di capacità: Supporta il test della tolleranza di potenza per i componenti passivi, soddisfacendo le esigenze di misurazione precise.

Prestazioni elettriche

Frequenza e potenza: opera su 500MHz 2700MHz, fornendo ≥100W di potenza di saturazione CW di uscita.
Stabilità del segnale: mantiene una piattazza di guadagno in banda ≤4±1 dB e un rapporto di onda stazionaria (VSWR) di tensione di ingresso ≤2,0 per un'amplificazione del segnale costante.
Controllo delle interferenze: fornisce una soppressione spuriosa ≥ 65 dBc e una soppressione armonica ≥ 10 dBc, garantendo un'uscita del segnale pulita.
Protezione e potenza: dotato di protezione contro la temperatura di 80°C e di alimentazione a 32V/15A (massimo +33V) per un funzionamento affidabile.

Progettazione dell'interfaccia

Port di alimentazione 32V:4.2 mm telaio 5P a doppia fila
Potenza e controllo: interfaccia di alimentazione del condensatore 28V e porta di interruttore PTT (disattivato per impostazione predefinita, attivato da 3,3 ∼ 5 V).

Applicazioni

Perfetto per i test di compatibilità elettromagnetica EMC e contromisure elettroniche.e un requisito per l'installazione di dissipatori di calore durante le prove, si adatta a scenari industriali, di ricerca e professionali.

frequenza di funzionamento:	500 MHz ~ 2700 MHz	Guadagno:	≥ 50 dB
Potenza di ingresso:	3 ± 2 dBm	Input massimo:	+10dBm
Potenza di saturazione di uscita CW:	≤100W	Piattezza della banda di guadagno:	≤ 4 ± 1 dB
Protezione contro la temperatura:	Protezione a 80 gradi	Corrente di lavoro:	≤ 11,5 A
Valvola in sospeso della porta di ingresso:	≤2.0	Rifiuto del disordine:	≥ 65dBc
Soppressione armonica:	≥-10dBc	Interfaccia di ingresso RF:	SMA-F
Interfaccia di uscita RF:	SMA-F	Interfaccia di alimentazione 32V:	4.2 mm telaio 5P a doppia fila
Port switch PTT dell'amplificatore di potenza:	Amplificatore di potenza spento per impostazione predefinita 3.3-5V aperto	Referenza dell'alimentazione VCC:	32V/15A
Tensione VCC massima:	+33V	Dimensioni generali senza giunzione:	23812825.3Unità: mm
Temperatura di funzionamento:	-25°C~+55°C	Modalità di installazione:	la prova dell'amplificatore di potenza deve installare il radiatore

frequenza di funzionamento:	500 MHz ~ 2700 MHz
Guadagno:	≥ 50 dB
Potenza di ingresso:	3 ± 2 dBm
Input massimo:	+10dBm
Potenza di saturazione di uscita CW:	≤100W
Piattezza della banda di guadagno:	≤ 4 ± 1 dB
Protezione contro la temperatura:	Protezione a 80 gradi
Corrente di lavoro:	≤ 11,5 A
Valvola in sospeso della porta di ingresso:	≤2.0
Rifiuto del disordine:	≥ 65dBc
Soppressione armonica:	≥-10dBc
Interfaccia di ingresso RF:	SMA-F
Interfaccia di uscita RF:	SMA-F
Interfaccia di alimentazione 32V:	4.2 mm telaio 5P a doppia fila
Port switch PTT dell'amplificatore di potenza:	Amplificatore di potenza spento per impostazione predefinita 3.3-5V aperto
Referenza dell'alimentazione VCC:	32V/15A
Tensione VCC massima:	+33V
Dimensioni generali senza giunzione:	23812825.3Unità: mm
Temperatura di funzionamento:	-25°C~+55°C
Modalità di installazione:	la prova dell'amplificatore di potenza deve installare il radiatore
